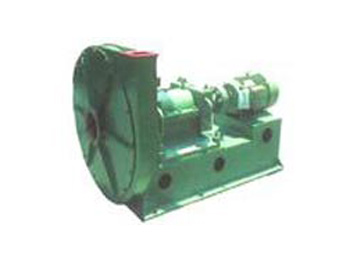

9-04\9-06高压离心鼓风机

1.用途   为适应我国电力设备发展的需要，我们开发了9-04、9-06系列高压小流量离心鼓风机，并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼铁、化工系统。介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m³。
    2.形式   该鼓风机为单吸人式，9-04有No6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11个机号；9-06有No6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7个机号。
    通风机可制成右旋和左旋两种形式，从电动机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；逆时针旋转者称左旋风机，以“左”表示。
    风机的出口位置以机壳的出口角度表示，“左”、“右”均可制成0^o、90^o、180^o共三种角度。
    风机的传动方式为C式和D式两种。
    3.结构特点   该鼓风主要由叶轮、机壳、进风口、底座、传动组组成。
    1) 叶轮；9-04型风机长短叶片共40片；9-06型风机长短叶片共36片。均属前向弯曲叶型。叶轮成型后经静、动平衡校正，故运转平稳。
    2）机壳；用普通钢板焊接成蜗形壳整体。
    3）进风口；做成收敛式流线型的整体结构，用螺栓固定于前盖板组上。
    4）传动组；由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱为整体结构，用滚动轴承，用轴承润滑脂润滑。两侧盖处装有可拆密封圈。
    4.性能与选择

9-04系列离心鼓风机性能与选用件表

机号	传动 方式	转速 /(r/min）	流量 /(m3/h)	全瓦/Pa	内功率 /kW	电动机		联轴器GB/T 4323-1984	地脚螺GB/T 799-1988 (4个)	螺母GB/T 6170-2000 (4个)	垫圈GB/T 97.1-1985 (4个)
						型号	功率 / kW
6.3	D	2900	191 223 254 268 316 350 382	8390 8350 8300 8250 8190 8110 8030	0.74 0.82 0.89 0.97 1.07 1.22 1.42	Y132S1-2	5.5	TL7 38×82 60×142	M12×300	M12	12
7.1	D	2900	273 318 364 410 455 501 546	10650 10600 10530 10470 10390 10290 10200	1.35 1.49 1.61 1.75 1.95 2.22 2.58	Y132S1-2	5.5	TL7 38×82 60×142	M12×300	M12	12
8	D	2900	391 456 521 586 651 716 781	13520 13460 13370 13300 13200 13070 12940	2.44 2.70 2.94 3.19 3.54 4.04 4.28	Y132S1-2	5.5	TL7 38×82 60×142	M12×300	M12	12
9	D	2930	556 649 742 834 927 1019 1112	17120 17050 16930 16830 16710 16550 16380	4.41 4.88 5.29 5.74 6.39 7.27 8.44	Y160M1-2	11	TL7 42×112 60×142	M12×300	M12	12
10	D	2940	763 890 1017 1144 1271 1398 1526	21130 21040 20900 20780 20630 20430 20230	7.46 8.26 9.72 10.81 12.31 14.29	Y160M1-2	11	TL7 42×112 60×142	M12×300	M12	12
						Y160M2-2	15
						Y180M-2	22	TL7 48×112 60×142
11.2	D	2950	1072 1250 1492 1608 1786 1965 2144	26510 26390 26210 26070 25880 25630 25380	13.16 14.56 15.79 17.13 19.05 21.71 25.19	Y180M-2	22		M12×300	M12	12
						Y200L1-2	30
								TL7 55×112 60×142
12.5	D	2970	1490 1738 1987 2235 2483 2731 2980	33010 32870 32660 32470 32240 31920 31610	22.79 25.20 27.34 29.68 32.99 37.58 43.61	Y200L1-2	37		M12×300	M12	12
						Y250M-2	55	TL7 55×112 60×142



机号	传动 方式	转速 /(r/min)	流量 /(m3/h)	全压 /Pa	内功率 /kW	电动机		V带	主轴带轮	电动机带轮	电动机导轨部
						型号	功率 /kW	型号、根数 内周长/mm	代号 规格	代号 规格	代号（二套）
5.6	C	4640	210 245 280 315 350 385 420	16250 16200 16100 15900 15700 15600	1.58 1.75 1.90 2.06 2.34 2.67 3.20	Y132S1-2	5.5	B2 2000	B2 140×60	B2 224×38	ST0201×02
6.3	C	4688	299 349 399 449 499 549 599	20600 20500 20400 20200 20100 19900 19700	2.85 3.15 3.42 3.01 4.20 4.80 5.40	Y160M1-2	11	B3 2000	B2 140×60	B3 224×42	ST0201×03
7.1	C	4688	428 500 570 642 713 785 858	26100 26000 25800 25700 25300 25000	5.17 5.73 6.22 6.75 7.67 8.75 9.9	Y160M2-2	15	B4 2000	B2 140×60	B4 224×42	ST0201×03
8	C	4704	612 714 816 918 1020 1122 1224	33100 33000 32800 32600 32400 32000 31700	9.4 10.4 11.3 12.3 12.9 15.9 18	Y180M1-2	22	B5 2000	B2 140×60	B5 224×48	ST0201×03

9-06系列离心鼓风机性能与选用件表

机号	传动 方式	转速 /(r/min）	流量 /(m3/h)	全瓦/Pa	内功率 /kW	电动机		联轴器GB/T 4323-1984	地脚螺栓GB/T 799-1988 (4个)	螺母GB/T 6170-2000 (4个)	垫圈GB/T 97.1-1985 (4个)
						型号	功率/kW
6.3	D	2900	409.4 477.5 545.9 614 682.2 750.4 818.7	8989 8951 8891 8840 8777 8692 8606	1.70 1.88 2.04 2.22 2.47 2.81 3.26	Y132S1-2	5.5	TL7 38×82 60×142	M12×300	M12	12
7.1	D	2900	586 683 781.38 878.88 976.48 1074.1 1171.86	11410 11360 11290 11140 11030 10930	3.10 3.43 3.72 4.03 4.48 5.10 5.92	Y132S2-2	7.5	TL7 38×82 60×142	M12×300	M12	12
8	D	2930	838.19 977.76 1117.71 1257.28 1396.86 1536.44 1676.38	14490 14430 14330 14250 14150 14010 13870	5.62 6.22 6.75 7.33 8.14 9.26 9.84	Y160M1-2	11	TL7 42×112 60×142	M12×300	M12	12
9	D	2940	1193.44 1392.18 1591.43 1790.16 1989 2187.6 2386	18350 18270 18150 18040 17910 17740 17560	10.14 11.21 12.16 13.2 14.63 16.72 19.40	Y160M2-2	15	TL7 48×112 60×142	M12×300	M12	12
						Y180M-2	22
10	D	2950	1637.1 1909.7 2183 2455.6 2728.3 3000.9 3274.2	22650 22550 22400 22270 22110 21900 21680	17.16 18.99 20.60 22.36 24.85 28.31 32.85	Y180M-2	22	TL7 48×112 60×142	M12×300	M12	12
						Y200L1-2	30	TL7 55×112 60×142
						Y200L2-2	37
11.2	D	2970	2300 2683 3067 3450 3833 4216 4600	28140 28290 28100 27940 27740 27470 27200	30.25 33.46 36.3 39.4 43.8 49.9 57.9	Y225M-2	45	TL7 55×112 60×142	M12×300	M12	12
						Y280S-2	75	TL8 65×112 60×142
12.5	D	2970	3197 3729 4263 4796 5328 5861 6394	35380 35230 35000 34800 34550 34210 33880	52.38 57.94 62.85 68.22 75.84 86.4 100.26	Y280S-2	75		M12×300	M12	12
						Y315S-2	110

    5.外形及安装尺寸

9-04	系列离心鼓风机性能选择曲线
9-06
